電器控制電路的設計和實現Verilog代碼Vivado basys3開發板

名稱：電器控制電路的設計和實現Verilog代碼Vivado? basys3開發板

軟件：Vivado

語言：Verilog

代碼功能：

繼電器控制電路的設計和實現

1設計目標

實現使用8個LEC燈當作繼電器并進行控制。

2.設計內容

如下圖,8個LED中近兩個LED作為一組同時亮,以切換速率1s到切換到下一組循環,利用一個按鍵切換頻率從1s換到2s

1.流水燈的方向向左或向右都可以

2.管腳定義實驗時給出

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

本代碼已在basys3開發板驗證，basys3開發板如下，其他開發板可以修改管腳適配：

演示視頻：

設計文檔：

1. 工程文件

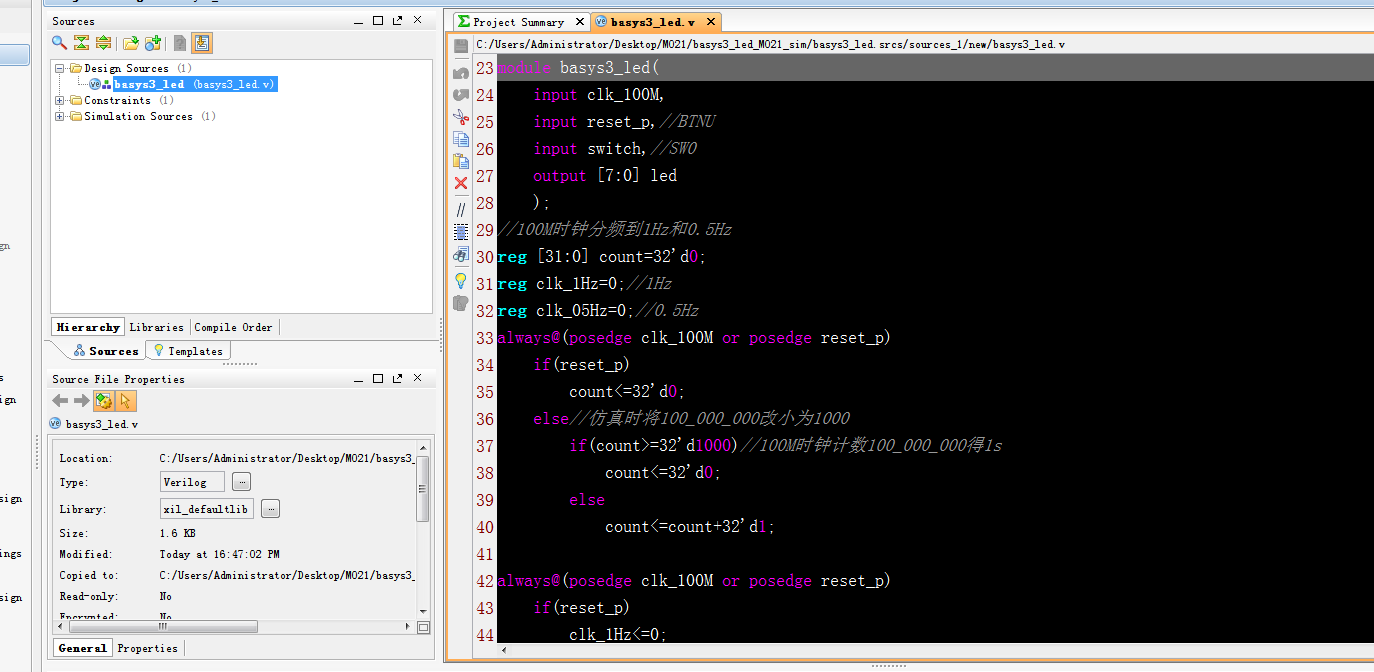

2. 程序文件

3. 程序編譯

4. 管腳定義

5. Testbench

6. 仿真圖

部分代碼展示:

`timescale?1ns?/?1ps
//////////////////////////////////////////////////////////////////////////////////
//?Company:?
//?Engineer:?
//?
//?Create?Date:?2019/11/23?16:26:11
//?Design?Name:?
//?Module?Name:?basys3_led
//?Project?Name:?
//?Target?Devices:?
//?Tool?Versions:?
//?Description:?
//?
//?Dependencies:?
//?
//?Revision:
//?Revision?0.01?-?File?Created
//?Additional?Comments:
//?
//////////////////////////////////////////////////////////////////////////////////
module?basys3_led(
????input?clk_100M,
????input?reset_p,//BTNU
????input?switch,//SW0
????output?[7:0]?led
????);
//100M時鐘分頻到1Hz和0.5Hz
reg?[31:0]?count=32'd0;
reg?clk_1Hz=0;//1Hz
reg?clk_05Hz=0;//0.5Hz
always@(posedge?clk_100M?or?posedge?reset_p)
????if(reset_p)
????????count<=32'd0;
????else
????????if(count>=32'd100_000_000)//100M時鐘計數100_000_000得1s
????????????count<=32'd0;
????????else
????????????count<=count+32'd1;
always@(posedge?clk_100M?or?posedge?reset_p)
????if(reset_p)
????????clk_1Hz<=0;
????else
????????if(count>=32'd50_000_000)//100M時鐘計數100_000_000得1s
????????????clk_1Hz<=1;//得到1Hz時鐘
????????else
????????????clk_1Hz<=0;
always@(posedge?clk_1Hz)
????clk_05Hz<=~clk_05Hz;//2分頻得到0.5Hz
wire?clk_work;//工作時鐘
assign?clk_work=switch?clk_1Hz:clk_05Hz;//工作時鐘在switch==1時為1Hz（1s），為0時為0.5Hz（2s）
reg?[7:0]?LED_buf=8'b11000000;
always@(posedge?clk_work?or?posedge?reset_p)
????if(reset_p)
????????LED_buf<=8'b11000000;
????else
????????LED_buf<={LED_buf[0],LED_buf[7:1]};//循環右移
assign?led=LED_buf;//輸出led
endmodule

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=501
