數字密碼鎖Verilog代碼vivado ego1開發板

名稱：數字密碼鎖Verilog代碼vivado? ego1開發板

軟件：vivado

語言：Verilog

代碼功能：

數字密碼鎖：

1、有改密碼功能；

2、密碼錯誤三次報警燈閃爍；

3、通過按鍵輸入密碼。

FPGA代碼Verilog/VHDL代碼資源下載：www.hdlcode.com

本代碼已在ego1開發板驗證，ego1開發板如下，其他開發板可以修改管腳適配：

演示視頻：

設計文檔：

Testbench

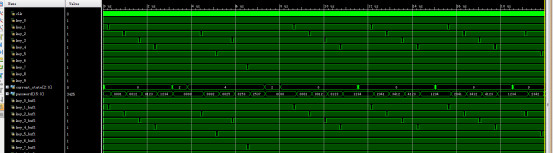

仿真圖

整體仿真

按鍵模塊

密碼輸入模塊

控制模塊

顯示模塊

報警模塊

修改密碼模塊

部分代碼展示:

//密碼鎖控制模塊
module?mimasuo_ctrl(
input?clk,
input?[15:0]?password,//輸入的密碼
input?[15:0]?correct_password,//正確的密碼
input?confirm,//確認
input?reset,//清楚報警
input?modify,//修改密碼
input?lock_up,//上鎖
output?led_open,//開鎖指示燈
output?[2:0]?current_state//當前狀態
);
//定義6個狀態
parameter?s_lock=3'd0;
parameter?s_compare=3'd1;
parameter?s_pass=3'd2;
parameter?s_error=3'd3;
parameter?s_modify=3'd4;
parameter?s_alarm=3'd5;
reg?[2:0]?state=3'd0;
assign?current_state=state;
reg?[2:0]?error_cnt=3'd0;
//狀態機控制
always@(posedge?clk)
case(state)
s_lock://鎖定狀態
if(confirm==1)
state<=s_compare;
else
state<=s_lock;
s_compare://比對密碼狀態
if(correct_password==password)
state<=s_pass;
else
state<=s_error;
s_pass://密碼正確
if(modify==1)
state<=s_modify;//修改密碼
else?if(lock_up==1)
???state<=s_lock;//上鎖
else
state<=s_pass;
s_error://密碼錯誤
if(error_cnt>=3'd2)
state<=s_alarm;//錯誤3次報警
else
state<=s_lock;//繼續鎖定
s_alarm://報警
if(reset==1)//清除報警
state<=s_lock;//繼續鎖定
else
state<=s_alarm;//報警
s_modify://修改密碼
if(confirm==1)
state<=s_pass;//返回開鎖狀態
else
state<=s_modify;
default:state<=s_lock;
endcase
always@(posedge?clk)
if(reset==1)
error_cnt<=3'd0;
else
if(state==s_error)
error_cnt<=error_cnt+3'd1;//輸入錯誤密碼次數計數
reg?led_open_buf=0;
always@(posedge?clk)
if(state==s_modify?||?state==s_pass)//pass?和?modify狀態下都是開鎖狀態
led_open_buf<=1;//開鎖
else
led_open_buf<=0;//關鎖
assign?led_open=led_open_buf;
endmodule

點擊鏈接獲取代碼文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=450
